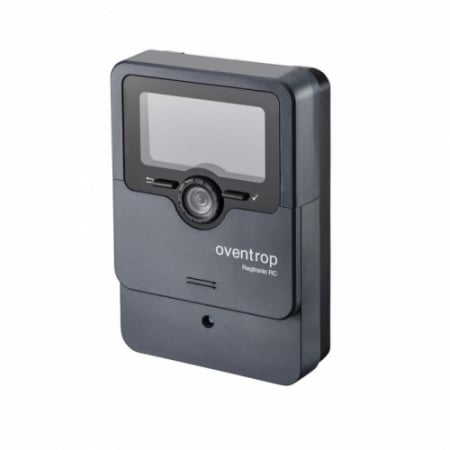

REGULATOR ELECTRONIC SISTEME SOLARE OVENTROP REGTRONIC RC

REGULATOR ELECTRONIC SISTEME SOLARE OVENTROP REGTRONIC RC

Cotrol preparare ACM in sistemele termice solare

• - 4 intrari pentru senzori PT 1000 (4 senzori inclusi in pachet)
• - 3 iesiri pe releu (2 semiconductori + 1 libera de potential)
• - 1 intrare pentru impulsuri V40
• - 2 iesiri PWM pentru controlul rotatiei pompelor HE
• - alimentare 230V
• - posibilitate de trasfer de date (S-Bus)

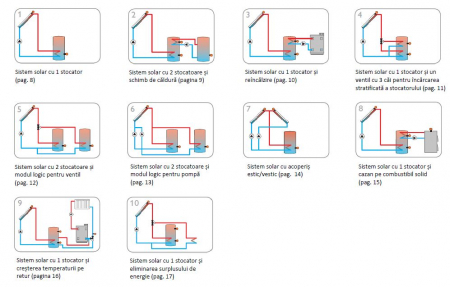

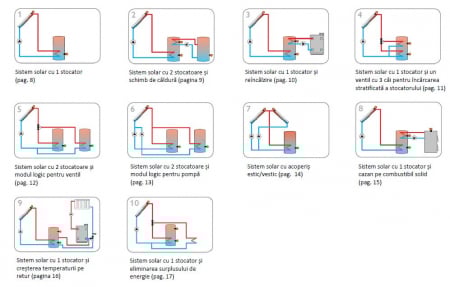

• - 10 sisteme de baza care pot fi preselectate

Functii:

• - control eficient al transferului termic dintre panouri si boiler
• - oprirea de urgenta a incarcarii stocatorului (cu ajutorul S3)
• - contorizarea energiei solare acumulate (cu ajutorul S4)
• - functie de racire a colectoarelor
• - functie antiinghet
• - functie de control a doua campuri de panouri solare (est/vest)
• - functie dezinfectie sistem AMC
• - functie de racire a stocatorului (pe time de noapte)
• - functie "holiday", pentru racirea stocatorului in perioadele in care nu este prevazut consumul de ACM
• - posibilitatea utilizarii in sisteme de tip "drainback"

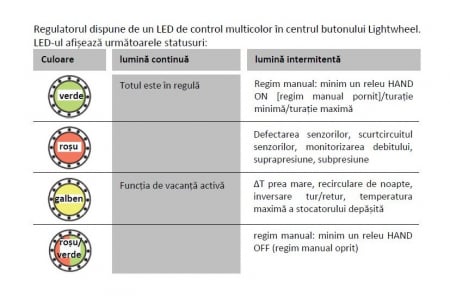

• - Controlerul este echipat cu un LED multicolor in centrul Lightwheel®, care indica starile din tabelul alaturat
• - functionare automata conform VDI 2169

Date tehnice

• Intrari: 4 senzori de temperatura Pt1000, Pt500 sau KTY, 1 intrare de impuls V40
• Iesiri: 2 relee semiconductoare, 1 releu de joasa tensiune fara potential si 2 iesiri PWM
• Frecventa PWM: 1000 Hz
• Tensiune PWM: 10,5 V
• Putere de comutare:
• 1 (1) A 240 V~(releu semiconductor)
• 1 (1) A 30 V= (releu potential liber)
• Putere de comutare totala: 2 A 240 V~
• Siguranta: T2A
• Alimentare: 100...240 V~(50...60 Hz)
• Tipul de conexiune: Y
• Consum de energie: < 1W (modul standby)
• Mod de functionare: tip 1.B.C.Y
• Supratensiune tranzitorie: 2,5 kV
• Interfata de date: S-Bus
• Curent de iesire S-Bus: 60 mA
• Functii: contorul orelor de functionare, functia colectoare cu tuburi vidate, functia termostatica, reglarea turatiei si contorizarea energiei termice, parametri de sistem reglabili si optiuni activabile (din meniu), functia de bilant si diagnostic
• Carcasa: plastic, PC-ABS si PMMA
• Montaj: montaj pe perete, posibilitate de montaj in tabloul de comanda
• Afisaj/display: display de monitorizare a sistemului (System Monitoring Display) pentru vizualizarea sistemului. Afisaj cu 16 segmente, 8 simboluri, LED de control (Lightwheel®) si iluminare de fundal
• Comanda: 4 taste si un buton circular de setare (Lightwheel®)
• Tipul de protectie: IP 20/DIN EN 60529
• Clasa de protectie: I
• Temperatura ambianta: 0 ... 40°C
• Grad de poluare: 2
• Dimensiuni: 110 x 166 x 47 mm
